大球泥原礦產(chǎn)區(qū)位于溆浦、黔陽、懷化三縣交界處的青界嶺，緊鄰隆回縣白馬山花崗巖區(qū)的西部，屬于燕山早期第一次侵入的花崗巖——中細(xì)粒黑云母花崗巖。主要礦物成份有長石、石英、黑云母、電氣石等。由于地質(zhì)作用，被析離出少量的5-20cm的球狀斜長花崗巖體，偉晶巖脈、長石脈等填充在后期節(jié)理裂隙中，其中球狀斜長花崗巖為高嶺土礦的母巖，大部分被風(fēng)化后成為大球泥，大球泥即斜長偉晶花崗巖風(fēng)化的殘留物。

      縱觀整個礦體布局，呈不規(guī)則的螺旋漏斗狀，礦體上大下小，礦帶直徑約85米，總面積約5900㎡，礦狀陡立，礦體邊緣呈75 -85度 向下傾斜，約100米深處脈尖。上個世紀(jì)七十年代初期，湖南省建設(shè)局地質(zhì)隊(duì)曾先后兩次對該礦進(jìn)行了較全面的地質(zhì)勘探，形成了全面系統(tǒng)的勘探報告。報告中提交出G1+C2級高嶺土礦儲量約四十余萬噸，其中G1級高嶺土儲量為9.7萬噸，長石遠(yuǎn)景儲量16萬噸，而大球泥儲量只占G1級高嶺土比例的5%左右。洪江瓷廠在此獨(dú)家開采，從上世紀(jì)五十年代一直到八十年代，共運(yùn)回大小球泥近4000余噸，和當(dāng)年勘探的報告情況基本一致。這些球泥運(yùn)回洪江后，主要用于出口瓷生產(chǎn)，為國家出口創(chuàng)匯做出了很大貢獻(xiàn)。此后的十余年間，探礦人員也曾多次在附近山脈探找到一些小礦，僅朱家山發(fā)現(xiàn)70cm厚的礦脈，曾被洪江的新湘瓷廠采掘幾十噸中小球泥，運(yùn)回該廠投入生產(chǎn)使用，但質(zhì)量相對較差，做出的瓷器品質(zhì)不高。

      由于青界嶺礦區(qū)的特殊地質(zhì)構(gòu)造，分布在水平方向的礦石質(zhì)量很穩(wěn)定，頂部的AL₂O₃含量均在38%以上，TiO₂+Fe₂O₃占0.2%左右，K₂O+Na₂O占0.4%左右，SiO₂占46%左右。但分布于垂直方向礦石的化學(xué)成份和物理性狀有一定變化，隨著采掘深度的深入，自上而下AL₂O₃的含量有規(guī)律地逐漸降低，SiO₂、K₂O、Na₂O、CaO的含量則不斷增加。因此大球泥品質(zhì)也就有一定的差異，其主要指標(biāo)AL₂O₃的含量都在35%-41%之間。

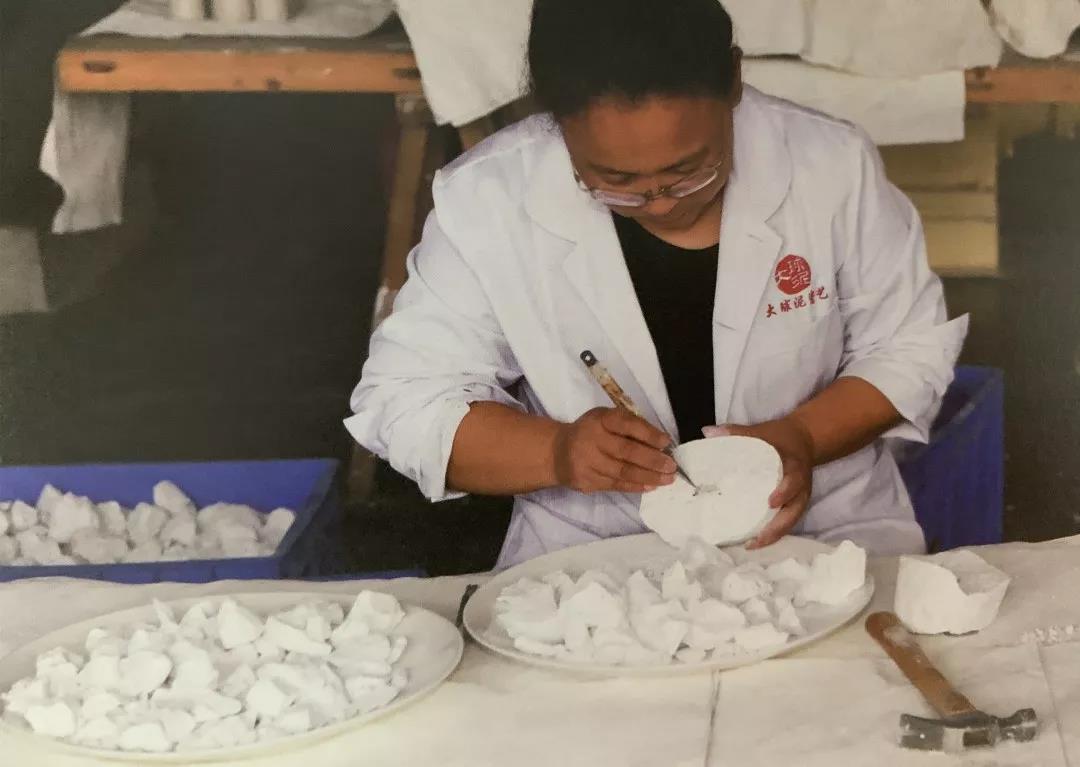

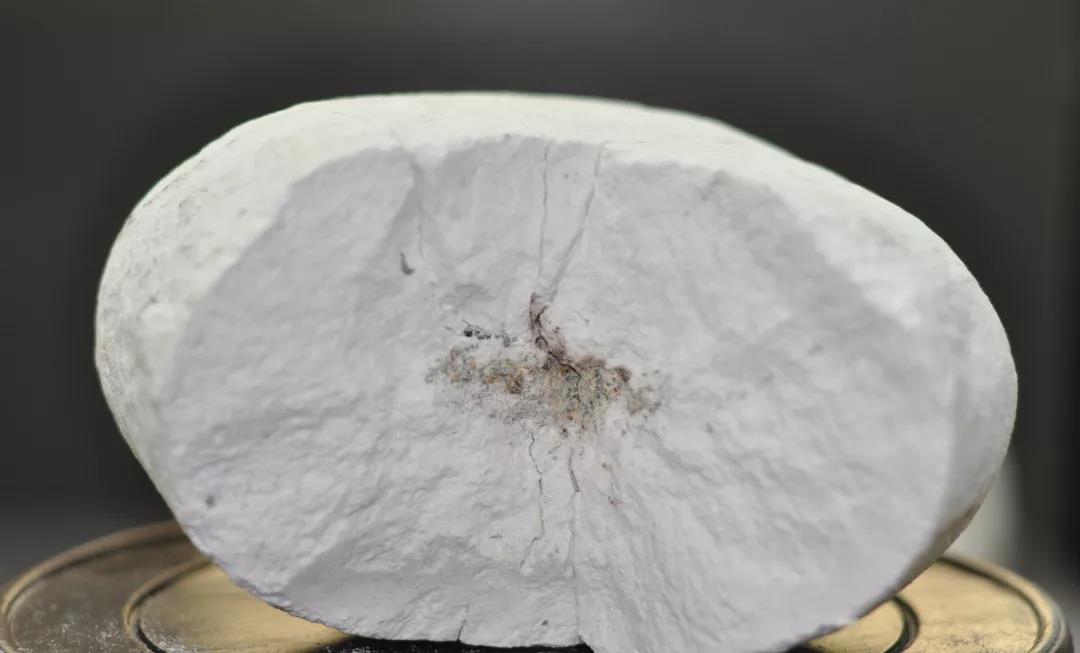

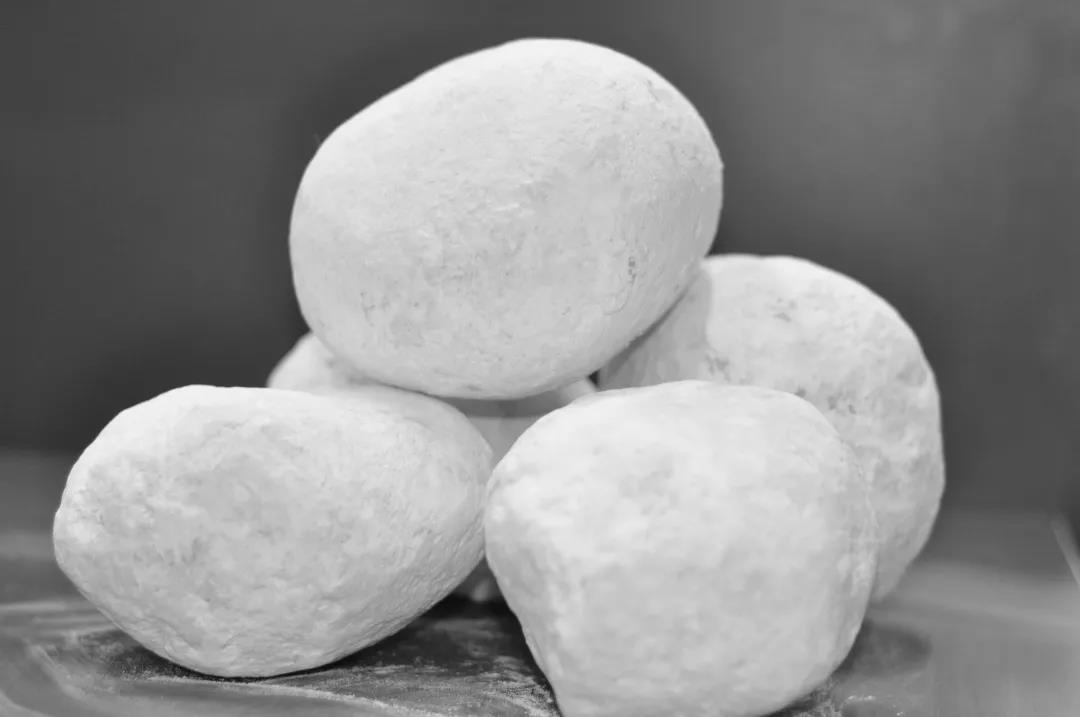

      大家一般把直徑10-20CM的稱之為大球泥，3-5CM的稱之為小球泥。當(dāng)年大球泥和小球泥被挖掘出來之后，人們對它的化學(xué)組成、礦物組成以及窯坯工藝性能一無所知。因此，黔陽地區(qū)及洪江政府有關(guān)部門負(fù)責(zé)人帶領(lǐng)技術(shù)人員到工業(yè)發(fā)達(dá)的上海、北京等大城市，借用科研院所的專業(yè)設(shè)備，對大小球泥做了多次檢測。將大小球泥樣通過熱分析、X射線衍射分析和電子顯微鏡觀察，發(fā)現(xiàn)其礦物組成主要是多水高嶺石和高嶺石，其次是石英，含少量云母、電氣石。多水高嶺石結(jié)晶微細(xì)，雙折射率極低，近乎均質(zhì)性；石英無色透明，他形粒狀；云母呈鱗片狀，細(xì)而彎曲；墨云母具多色性，平行消光；電氣石正突起高，表面有橫裂紋，一軸晶干涉圖，負(fù)光性。球泥的構(gòu)造為粉砂泥質(zhì)球狀結(jié)構(gòu)，定名為多水高嶺石粘土巖。

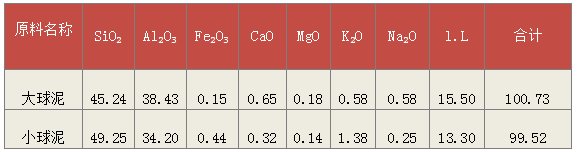

大球泥小球泥的化學(xué)成分

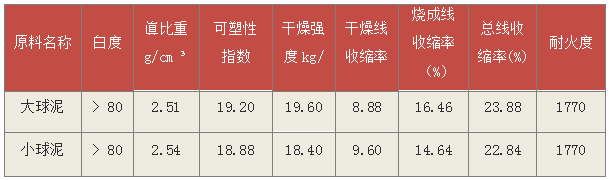

大球泥小球泥窯泥物理性能測定

      大球泥經(jīng)過物理性能與窯泥工藝性能檢驗(yàn)表明，它是一種三氧化二鋁含量很高，三氧化二鐵含量極少，還含有微量稀有元素，對瓷器的物理性質(zhì)起著特定作用；它白度達(dá)到80以上，化學(xué)成分接近高嶺土理論成分，是一種極為罕見的球狀高嶺土，是世上少有的稀缺非金屬資源。根據(jù)它的物化組成和窯泥物理性能，最適宜制造高級日用細(xì)瓷和高檔藝術(shù)陶瓷。但由于探明的儲量已枯竭，留存于世的大球泥極其有限，所以要審慎使用。
